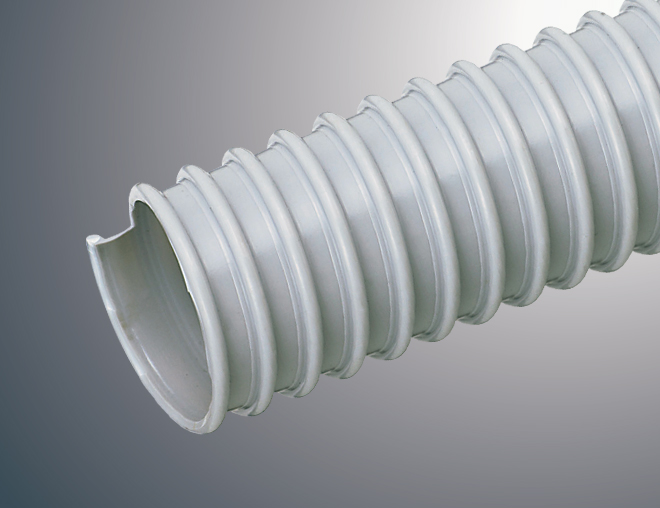

AD-2型
内外面平滑で取扱いが容易。内部抵抗が少ないホースです。
特長
・軽量で、柔軟性に優れます。
・カットが容易で、取扱いが簡単です。
・内面が平滑で内部抵抗が少なく、輸送効率に優れます。
用途
・住宅・ビルの空調用、木工機械・研磨機等の集塵用、鉱山・トンネル内での送・排気用、
・粉体・粒体の輸送用、工事現場の送・排気用、その他一般集塵用や送・排気用
流体
・空気、木紛、塵等の送・排気
空調・換気用途に使用する場合の注意事項
・断熱性能や圧力損失性能等の性能を十分確認の上ご使用下さい。
・使用条件(温度差)によっては、ダクト内・外面に結露が発生する可能性があります。
断熱性が不足して結露の恐れがある場合は、断熱材の被覆などの適切な措置をおこなって下さい。
・地域により防災上の制限があります。その防災制限に適合したダクトを選択して下さい。

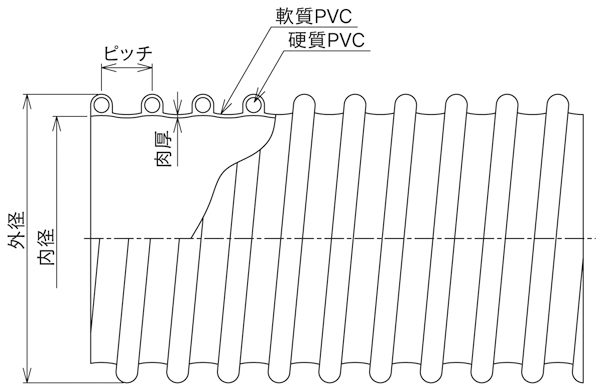

標準仕様および性能
| 呼び | 内径 (mm) |
外径 (mm) |
肉厚 (mm) |
ピッチ (mm) |
標準質量 (g/m) |
許容圧力 常温 (MPa) |
耐負圧力 常温 (MPa) |
許容曲げ半径 常温 (mm) |
定尺 (m) |
|---|---|---|---|---|---|---|---|---|---|
| 25 | 25.4 | 31.4 | 0.8 | 7.4 | 180 | 0.08 | -0.07 | 25 | 50 |
| 32 | 31.8 | 38.0 | 0.8 | 8.7 | 230 | 0.07 | -0.07 | 32 | 50 |
| 38 | 38.2 | 44.5 | 0.8 | 9.3 | 270 | 0.06 | -0.06 | 40 | 50 |
| 50 | 50.8 | 57.8 | 0.8 | 11.2 | 370 | 0.05 | -0.04 | 50 | 50 |
| 65 | 63.5 | 71.7 | 0.8 | 12.3 | 520 | 0.04 | -0.04 | 70 | 50 |
| 75 | 76.2 | 84.6 | 0.8 | 15.0 | 620 | 0.04 | -0.03 | 80 | 30 |
| 90 | 88.9 | 97.7 | 0.8 | 16.0 | 780 | 0.04 | -0.02 | 100 | 30 |
| 100 | 101.6 | 110.8 | 0.8 | 17.0 | 880 | 0.04 | -0.02 | 115 | 30 |
| 125 | 126.5 | 138.0 | 0.8 | 19.0 | 1,160 | 0.04 | -0.02 | 145 | 20 |
| 150 | 152.2 | 165.4 | 0.8 | 20.3 | 1,800 | 0.04 | -0.02 | 175 | 20 |
| 175 | 177.8 | 191.0 | 0.8 | 21.5 | 2,000 | 0.04 | -0.01 | 190 | 20 |
| 200 | 203.2 | 217.2 | 0.8 | 23.0 | 2,260 | 0.04 | -0.01 | 210 | 20 |
| 225 | 228.6 | 243.1 | 1.1 | 24.0 | 2,550 | 0.03 | -0.01 | 240 | 10 |
| 250 | 254.0 | 268.5 | 1.1 | 24.0 | 2,850 | 0.03 | -0.005 | 270 | 10 |
| 275 | 280.0 | 295.0 | 1.1 | 27.0 | 3,150 | 0.03 | -0.005 | 315 | 10 |
| 300 | 304.0 | 320.5 | 1.1 | 27.5 | 3,400 | 0.03 | -0.005 | 380 | 10 |
※1.使用温度範囲は、-10〜50℃を目安にしてください（連続使用の場合は40℃以下としてください）。
※2.口元カフスはこちらをご参照ください。 ＞＞＞付属品ページへ
