クリーンフレキ®NW型用 口元カフス

クリーンフレキ®NW型用 (アイボリー:エラストマー)

../image/cf_nw_kahusu.jpg

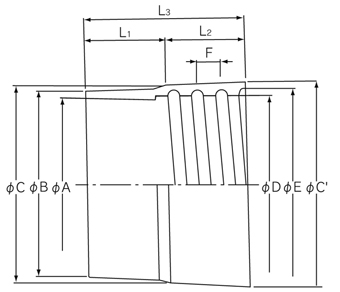

../image/cleanfureki-kahusu_zumen.jpg
サイズ
(mm)
A B C C1 D E F L1 L2 L3
38 38.0 44.0 45.9 48.0 37.5 41.9 9.0 30.0 30.0 60.0
50 50.0 56.0 62.7 65.1 53.5 58.7 10.5 35.0 35.0 70.0
75 75.0 81.0 85.9 88.4 76.5 81.9 10.5 35.0 35.0 70.0
100 100.0 107.0 113.3 116.1 102.0 108.3 12.5 40.0 40.0 80.0
125 125.0 132.0 139.0 141.8 127.5 134.0 12.5 40.0 40.0 80.0
150 150.0 158.0 168.6 172.1 155.0 162.6 15.0 50.0 50.0 100.0

挿入しにくい場合は、水、石鹸水等を塗布すると容易に挿入できます。
