TOP製品案内ホース付属品 > AD-2型・マルチナ®用 口元カフス
製品情報

AD-2型・マルチナ®用 口元カフス

AD-2型・マルチナ用 PVCカフス(グレー:導電配合)

../image/ad-2_marutina_kahusu01.jpg

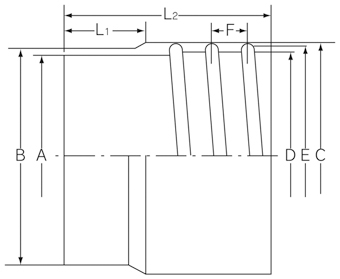

../image/AD2-kahusu_zumen.jpg
サイズ
(mm)
A B C D E F L1 L2 梱包単位
(個)
25 25.4 30.4 36.6 27.0 32.6 7.4 29 59 30
32 32.0 37.0 45.0 33.6 39.5 8.7 41 74 25
38 38.0 44.0 52.6 38.6 46.6 9.2 44 87 20
50 50.0 58.0 66.6 52.6 60.6 11.0 49 97 10
65 65.0 70.8 79.5 65.6 72.2 12.0 49 98 10
75 76.2 83.2 90.4 77.8 86.4 14.8 40 88 5
90 89.5 95.5 105.4 90.5 98.4 15.8 50 98 5
100 101.6 109.6 119.5 105.2 114.2 17.1 45 109 5
125 127.0 135.0 147.5 128.6 139.7 18.8 61 127 5
150 152.4 160.4 174.9 154.0 166.9 20.0 74 152 3

挿入しにくい場合は、水、石鹸水等を塗布すると容易に挿入できます。

AD-2型用 ゴムカフス(グレー)

../image/ad-2_marutina_kahusu02.jpg
../image/AD2-kahusu_zumen.jpg
サイズ
(mm)
A B C D E F L1 L2 梱包単位
(個)
175 175.0 186.0 197.5 179.4 192.3 21.5 70 144 2
200 203.2 209.2 222.2 203.4 218.8 18.5 52 100 1
250 254.0 264.0 276.0 256.2 270.0 24.0 71 153 1
300 305.0 315.0 329.8 306.2 323.8 25.5 72 160 1

挿入しにくい場合は、水、石鹸水等を塗布すると容易に挿入できます。
