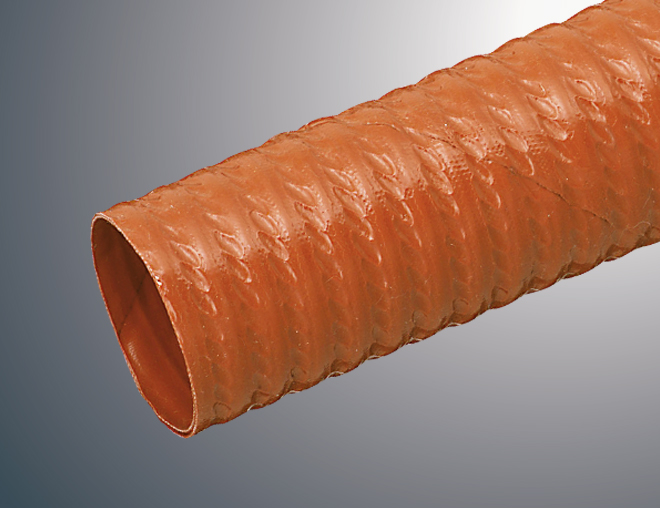

ガラスクロス入りで-60〜200℃まで使用可能な耐熱ダクトです。

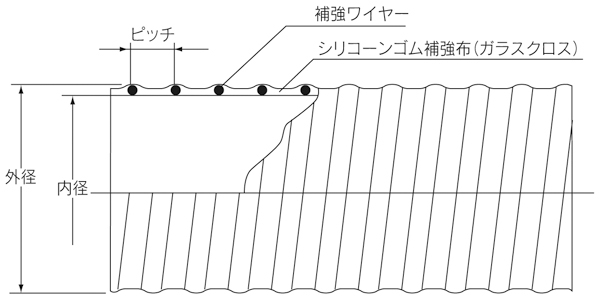

・補強布(ガラスクロス)シリコーンゴムをトッピングした材料と、ラセン状補強ワイヤーからなるダクトです。
・耐熱性、耐寒性に優れ、ー60℃〜+200℃の広い温度範囲でご使用いただけます(但し、断続使用が原則です。高温で連続使用される場合は寿命が短くなります)
・耐アルカリ性、耐オゾン性、耐候性に優れます。
・広い温度範囲で、エアーやその他のガスの送・排気用、吸引用
(注)蒸気の使用は避けてください。
・空気(熱風)
・断熱性能や圧力損失性能等の性能を十分確認の上ご使用下さい。
・使用条件(温度差)によっては、ダクト内・外面に結露が発生する可能性があります。
断熱性が不足して結露の恐れがある場合は、断熱材の被覆などの適切な措置をおこなって下さい。
・地域により防災上の制限があります。その防災制限に適合したダクトを選択して下さい。
呼び | 内径 (mm) |
外径 (mm) |
ピッチ (mm) |
標準質量 (g/m) |
許容圧力 常温 (MPa) |
耐負圧力 常温 (MPa) |
許容曲げ半径 常温 (mm) |
定尺 (m) |
受注 生産品 |
---|---|---|---|---|---|---|---|---|---|
25 | 25.4 | 29.5 | 10.0 | 190 | 0.10 | -0.10 | 110 | 3 | ◎ |
32 | 31.8 | 35.9 | 10.0 | 230 | 0.10 | -0.10 | 120 | 5 | ◎ |
38 | 38.1 | 42.6 | 10.0 | 310 | 0.10 | -0.10 | 120 | 5 | ◎ |
50 | 50.8 | 55.3 | 10.0 | 400 | 0.10 | -0.10 | 140 | 5 | ◎ |
65 | 63.5 | 68.0 | 12.0 | 470 | 0.10 | -0.10 | 150 | 5 | ◎ |
75 | 76.2 | 81.5 | 12.0 | 700 | 0.10 | -0.10 | 170 | 5 | ◎ |
90 | 88.9 | 94.2 | 12.0 | 810 | 0.10 | -0.09 | 200 | 5 | ◎ |
100 | 101.6 | 106.9 | 12.0 | 920 | 0.10 | -0.09 | 200 | 5 | ◎ |
125 | 127.0 | 132.3 | 12.0 | 1,150 | 0.10 | -0.07 | 250 | 5 | ◎ |
150 | 152.4 | 157.7 | 12.0 | 1,370 | 0.10 | -0.05 | 270 | 3 | ◎ |
165 | 165.1 | 170.4 | 12.0 | 1,480 | 0.10 | -0.03 | 350 | 3 | ◎ |
175 | 177.8 | 183.1 | 12.0 | 1,590 | 0.10 | -0.03 | 350 | 3 | ◎ |
200 | 203.0 | 208.3 | 12.0 | 1,820 | 0.10 | -0.01 | 400 | 3 | ◎ |
※1.◎印は受注生産品です。
