受注生産品
../image/v_airhose.jpg

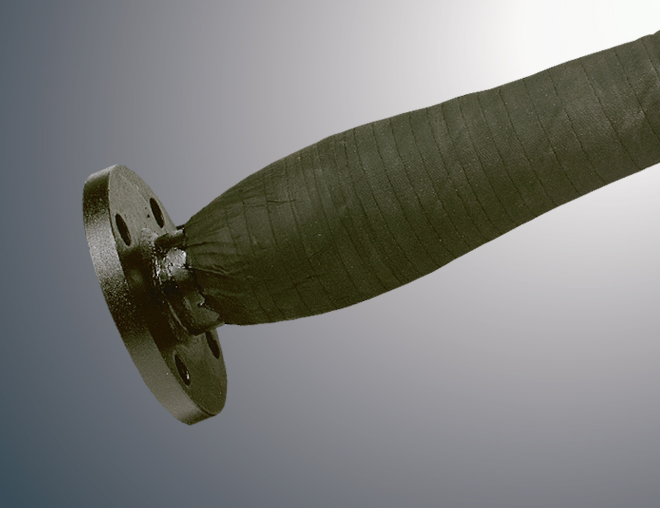

バンテージ®印エアーデリバリーサクションホース

土木・建築現場で活躍する、耐圧性に優れたエアーホースです。

VANTAGE
-0.1〜+1.0MPa 耐圧性 耐候性 コード式補強繊維 鋼線入り

特長

・補強層は合成繊維コードを使用しておりますので、耐圧性に優れます。
・外面ゴムは耐摩性、耐候性ゴムを使用。

用途

・土木工事、ビル建設工事、採石場、トンネル工事現場、一般事業所、鉱山、造船所等各種分野のコンプレッサー、リベット打ち機、さく岩機、その他空気圧用

流体

・エアー

標準仕様および性能

呼び 内径
(mm)
外径
(mm)
補強繊維層 標準質量(kg/m) 許容圧力
常温
(MPa)
耐負圧力
常温
(MPa)
許容曲げ半径
常温
(mm)
最大長さ
(m)
38 38.1 (56.0) 2CP×1W×1P 1.7 1.0 -0.1 320 20
50 50.8 (69.0) 2CP×1W×1P 2.3 1.0 -0.1 400 20
65 63.5 (82.5) 2CP×1W×1P 2.9 1.0 -0.1 520 20
75 76.2 (97.0) 2CP×1W×1P 3.7 1.0 -0.1 600 20
90 88.9 (110.0) 2CP×1W×1P 4.2 1.0 -0.1 720 10
100 101.6 (127.0) 2CP×1W×1P 5.0 1.0 -0.1 800 10
125 127.0 (151.0) 4CP×1W×1P 7.4 1.0 -0.1 900 10
150 152.4 (178.0) 4CP×1W×1P 9.5 1.0 -0.1 1,200 10
200 203.2 (230.0) 4CP×1W×1P 15.0 1.0 -0.1 1,600 10

※ご要望により、上記以外のサイズも製作可能です。
※ご使用温度範囲は、-20℃〜60℃を目安としてください。
※本体形状は、ご希望により平滑仕様、蛇腹仕様のどちらでも製作可能です
※口元外径の数値は参考値です。
