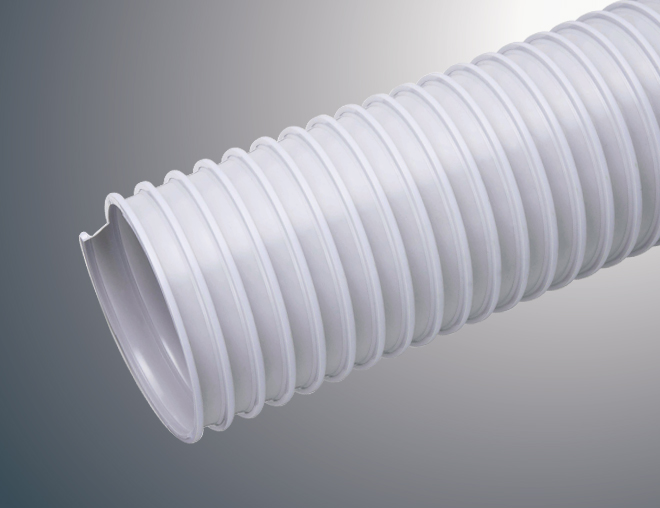

../image/ad-4.jpg

AD-4型

自由自在に伸縮し、約1/4にコンパクト収納。呼び500まで対応の大口径。

軽量・柔軟 伸縮性 左巻き

特長

・自由自在に伸縮でき、長さの調節が容易で約1/4にコンパクトに収納できます。
・軽量で、柔軟性に優れます。
・カットが容易で、取扱いが簡単です。

用途

・ビルの空調用、鉱山・トンネル内での送・排気用、工事現場の送・排気用、その他一般集塵用や送・排気用

流体

・空気、木紛、塵等の送・排気

空調・換気用途に使用する場合の注意事項

・断熱性能や圧力損失性能等の性能を十分確認の上ご使用下さい。
・使用条件(温度差)によっては、ダクト内・外面に結露が発生する可能性があります。
 断熱性が不足して結露の恐れがある場合は、断熱材の被覆などの適切な措置をおこなって下さい。
・地域により防災上の制限があります。その防災制限に適合したダクトを選択して下さい。

標準仕様および性能

呼び 内径
(mm)
外径
(mm)
肉厚
(mm)
ピッチ
(mm)
標準質量
(g/m)
許容圧力
常温
(MPa)
耐負圧力
常温
(MPa)
許容曲げ半径
常温
(mm)
定尺
(m)
350 359.0 378.5 1.5 49.0 3,900 0.02 -0.007 350 10
400 410.0 431.0 1.5 49.0 4,500 0.02 -0.007 420 10
500 512.0 532.0 1.5 49.0 6,000 0.02 -0.005 560 10

※1.使用温度範囲は、-10〜50℃を目安にしてください(連続使用の場合は40℃以下としてください)。

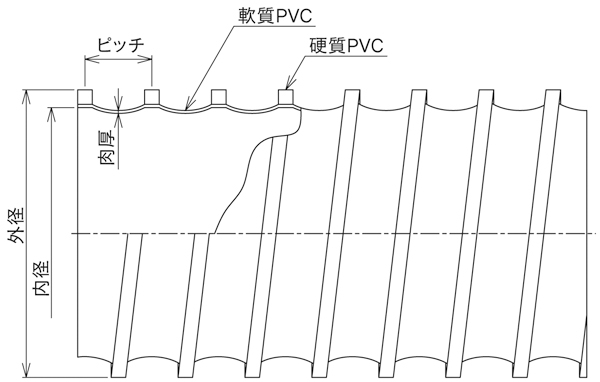

../image/2_ad4_zumen.jpg
