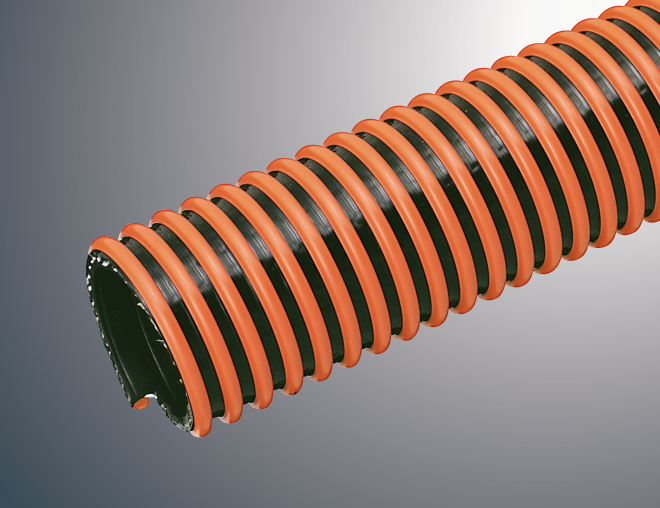

../image/bannar_bl-r.jpg

バンナー®BL-R型

押しつぶしに強い補強繊維入り。許容圧力1.0MPaタイプ。

耐圧1.0MPa 耐摩耗性 補強繊維入り 右巻き

特長

・内面ゴムに耐摩耗性ゴムを使用していますので、耐久性に優れています。
・耐圧性に優れ、デリバリー・サクションに兼用できます。
・外圧に強く形状変化が少ない構造です。
・呼び200まで加締金具取付ができます。
・デリバリー・サクション兼用
・φ250を受注生産に変更

用途

・土木工事、埋立工事等の泥水吸・圧送用、砂利採集用、コンクリート圧送用
・産業廃棄物の吸・圧送用
・穀物・飼料等の粉・粒体の吸・圧送用
・その他、耐摩耗性、耐圧性が必要とされる吸・圧送用

流体

・泥水、セメント、スラリー

標準仕様および性能

呼び 内径
(mm)
外径
(mm)
肉厚
(mm)
ピッチ
(mm)
標準質量
(g/m)
許容圧力
常温
(MPa)
耐負圧力
常温
(MPa)
許容曲げ半径
常温
(mm)
定尺
(m)
50 50.8 69.5 5.5 10.0 1,760 1.00 -0.10 600 20,50
65 63.5 86.0 5.5 14.3 2,320 1.00 -0.10 750 20,50
75 76.2 99.5 5.5 15.1 2,860 1.00 -0.10 750 20,50
100 101.6 129.0 5.9 17.0 4,520 1.00 -0.10 1,250 20,30,50
125 127.0 159.5 7.5 22.0 6,310 1.00 -0.10 1,700 20
150 152.4 187.5 8.5 22.0 8,000 1.00 -0.10 2,000 20
200 203.2 247.5 9.5 25.0 13,700 1.00 -0.10 2,250 10,20
250 256.0 303.0 10.5 25.5 18,700 0.70 -0.10 4,000 5,10

※1.使用温度範囲は、-10〜50℃を目安にしてください(連続使用の場合は40℃以下としてください)。
※2.標準継手金具(JIS10Kフランジ型、ビクトリックS型)、Rパワーバンド等を用意しています。
※3.外筒加締、内筒拡大は許容圧力で使用可能ですが、バンド締め(抜け防止付き)の場合は許容圧力の70%以下でご使用ください。

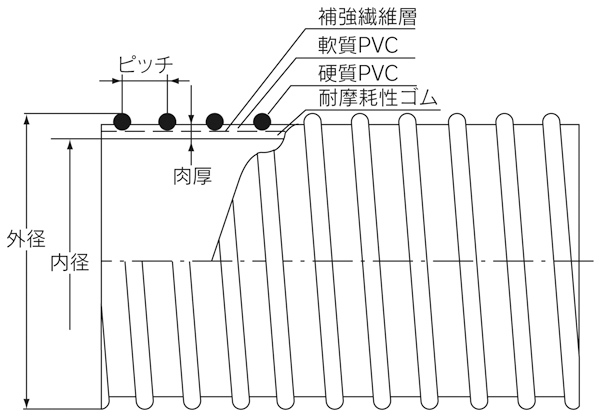

../image/24_bannarblr_zumen.jpg
