製品情報

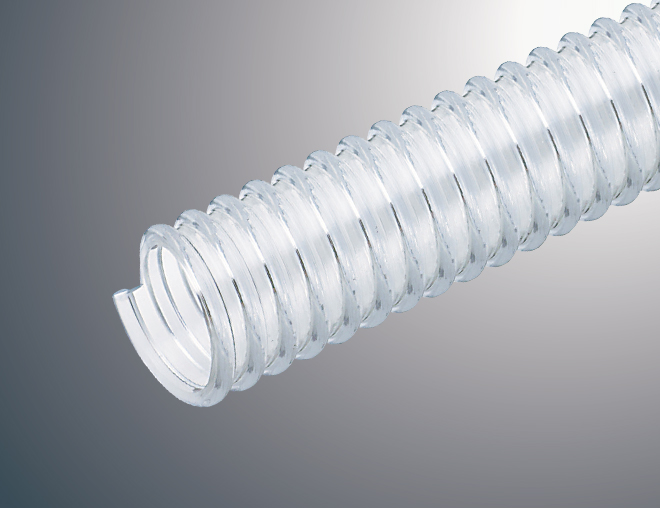

../image/ds-3_zentomei.jpg

DS-3型全透明

外面凹凸・オール透明タイプで、柔軟性に優れています。

カットマーク付 左巻き

特長

・内面平滑(フラット)、外面ジャ腹(凸凹)で柔軟性に優れます。
・軟・硬質部共に透明ですので、輸送物の確認ができます。

用途

・デリバリー・サクション兼用ですが、特にサクション用に適しています。
・工業・土木・農業などの吸・排水用、送水用。
・各種薬品、粉・粒体の輸送用。

流体

・水、泥水、スラリー、他

標準仕様および性能

呼び 内径
(mm)
外径
(mm)
肉厚
(mm)
ピッチ
(mm)
標準質量
(g/m)
許容圧力
常温
(MPa)
耐負圧力
常温
(MPa)
許容曲げ半径
常温
(mm)
定尺
(m)
受注
生産品
25 25.4 33.0 1.3 7.5 300 0.20 -0.10 110 50
32 31.8 40.0 1.5 8.4 400 0.20 -0.10 120 50
38 38.2 47.5 1.7 10.0 500 0.20 -0.10 140 50
50 50.8 60.0 2.0 10.2 710 0.20 -0.10 170 50
65 63.5 75.0 2.3 13.3 1,000 0.20 -0.10 200 20,50
75 76.2 89.0 2.9 13.9 1,370 0.20 -0.10 210 20,50
90 88.9 105.2 3.7 16.2 2,100 0.20 -0.10 300 20
100 101.6 118.6 4.0 17.2 2,500 0.15 -0.10 350 20
125 127.0 152.2 4.3 22.0 4,200 0.10 -0.10 630 20
150 152.4 180.5 5.0 26.5 5,700 0.10 -0.10 840 20
200 203.2 233.6 6.6 27.5 8,750 0.10 -0.10 1,350 20

※1.使用温度範囲は、-10〜50℃を目安にしてください(連続使用の場合は40℃以下としてください)。
※2.◎印は受注生産品です。

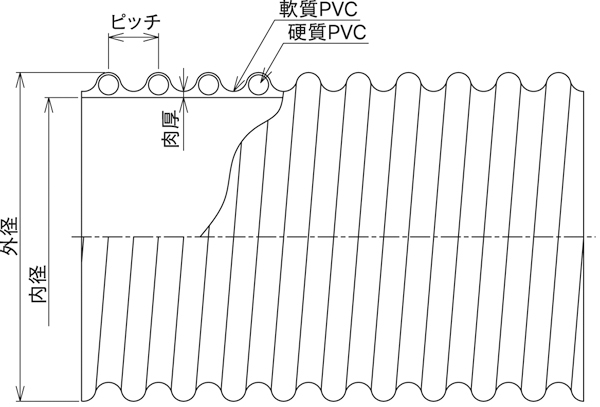

../image/4_ds3_zumen.jpg
